5GHz 2×2 室外無線指向性23dBi 帶RF 用線可固定式遠距高功率面板天線

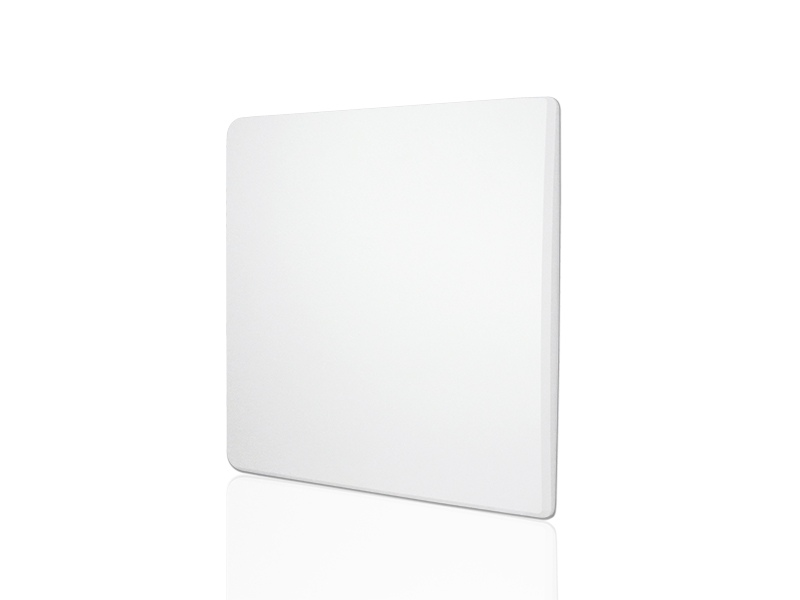

CERIO ANT-23AD 是5GHz 2×2 室外型指向性23dBi 帶RF 用線可固定式遠距高功率面板天線,其訊號水平涵蓋角度10?與垂直涵蓋角度10?,讓你遠距點對點無線應用時,更容易兩端校對與對應連線。且支援5.1 至5.9 GHz 頻率並提供高訊號效能在 IEEE 802.11a/an/ac WiFi 無線環境。 支援柱掛/壁掛安裝方式,使用高品質塑膠配合鋁製金屬材質有效預防滲水與防繡。
ANT-23AD 5GHz 2×2 室外型指向性天線提供了極化雙性訊號特性,讓原本 11ac 2T2R MIMO 需要的多重天線應用,現在可以利用此ANT-23AD 極化雙性訊號的2 組SMA 接頭連接搭配專用的兩條NFC-NSP-1M 低衰減RF天線用線,讓使用者只要安裝1 組ANT-23AD 天線 即可完成原本需要多重天線的 11ac 2T2R MIMO 應用。讓你可以於 11ac 2T2R MIMO 多重無線接收與無線傳送資訊享受更高速、距離更遠的完美解決方案。
產品特色
- 支援5Ghz IEEE 802.11a/an/ac 無線頻段。
- 室外型指向性遠距23 dBi 高功率特色。
- 10?水平與10?垂直訊號涵蓋角度。
- 超高性能的完美表現。
- 安裝簡單和輕盈的重量設計。
- IP67 防水防護等級設計適用於各種氣候的應用。
- 水平可上0 – 45? 與下0 – 38? 角度調整結構設計。
- 支援兩個SMA (Female) 連接頭。
- 垂直位置的安裝特性。
- 產品已附帶特殊含接頭防水防護滑套設計之 RF 天線用線及單軸可調式壁掛/柱掛專用支架組,無須再添購其他配件即可快速安裝。
直接安裝應用






|
天線類型 |
室外型指向性面板式(極化雙性)天線 |
支援頻率範圍 |
5.1 ~ 5.9GHz (11a/an/ac) |
支援無線網路標準 |
支援 IEEE 802.11a/an/ac 5Ghz 無線頻段 |
功率值(Gain) |
23 dBi |
駐波比(V.S.W.R) |
≦2.0 |
束波角度(水平) |
10? |
束波角度(垂直) |
10? |
極化角度 |
垂直 & 水平(線性) |
前後比Front-Back Ratio |
>25 dB |
輸入阻抗 |
50 歐姆 |
連接頭 |
SMA Female x 2 |
裝置類型 |
支援壁掛/柱掛安裝
( 柱掛U 型 / O 型環夾: 柱掛範圍 Ø40-Ø100mm ) |
結構調整 |
水平以上0 – 45? ,水平以下0 – 38? 角度調整結構設計 |
最大風速承受 |
210 公里 / 時速 |
操作溫度 |
-50?C – + 85?C |
儲存溫度 |
-50?C – + 85?C |
環境濕度 |
溼度5~ 90 % (非凝結狀態) |
防水防護等級 |
IP67 防水防護等級 |
產品尺寸 |
天線: 380*380*18 (L x W x H)mm
支架: 100*100*96 (L x W x H)mm |
重量 |
天線: 1.54kg ; 天線含支架: 1.99kg |
生產區域 |
TW Only |
◆包裝內容 |
.ANT-23AD 主體 x1 |
.單軸可調式壁掛/柱掛專用支架組 x1 |
.RF 天線專用1Meter 用線 ( NFC-NSP-1M ) x2 |
.快速安裝使用手冊 x1 |
.產品保證卡 x 1 |
【注意事項】
*以上產品之規格、圖片及其他資訊僅供參考,如與實際產品有任何不相符之處,應以實際產品為準。
